Element

Föreslagna element:

Bas/Mellan register

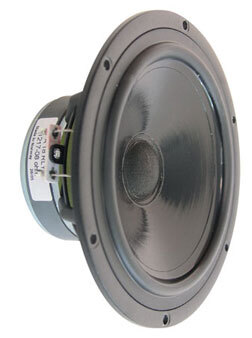

CA18RLY/H1217

CA18RLY.bastaelement (Kan användas för simulering i BASTA (www.tolvan.com))

Nedan visas en skärmdump där de svartvita kurvorna utgör SEAS mätningar, medan de färgade utgör BASTA beräkningar.

Den gröna kurvan föreställer den beräknade impedansen för elementet i BASTA.

Den blåa kurvan föreställer den i BASTA beräknade tonkurvan i en 12 liters låda strålandes i helrymd.

Den röda kurvan föreställer den i BASTA beräknade tonkurvan i en oändlig baffel.

BASTA tar inte hänsyn till uppbrytningar hos elementet, vilket är den största orsaken till avvikelsen över 1000 Hz för tonkurvorna.

SEAS tar inte hänsyn till talspoleinduktansen, vilket är den största orsaken till avvikelsen i den röda kurvan över 200Hz.

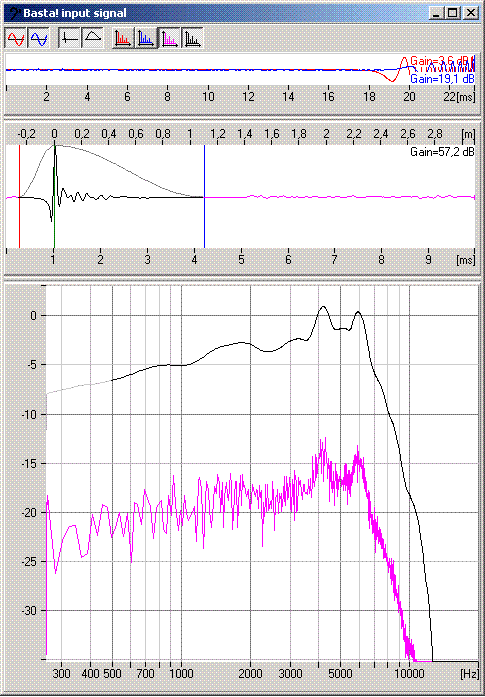

Nedan visas en en frekvensgångsmätning av CA18RLY/H1217 monterat i en prov låda.

Den svarta kurvan visar frekvensgången för det fönstrade impulsvaret, medan den lila visar hela impulsvaret.

Vid 5 ms eller 1.4 meter syns den första golvreflexen i den lila kurvorna!

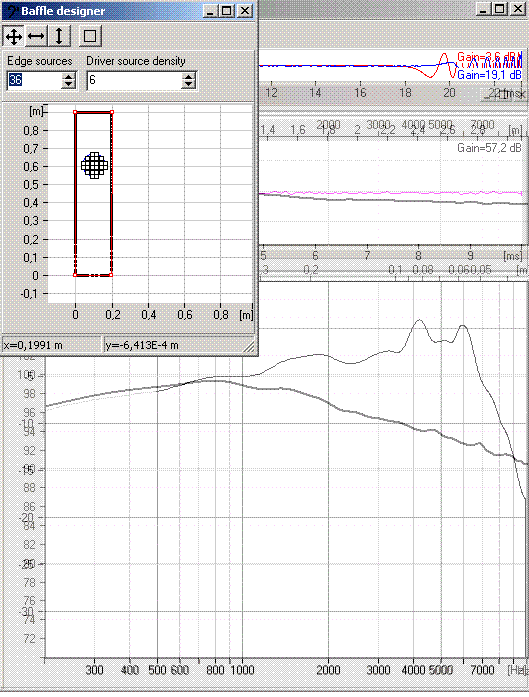

För att studera uppbrytningarna jämförs här BASTA-modell i baffeln med den mätta signalen (Båda on axis 30 cm från elementet).

Resultatet syns nedan.

Det är 5 dB mellan raderna i Y-led i rutnätet.

Vid 6 kHz adderar uppbrytningen ca 12 dB on axis vid 30 cm anstånd.

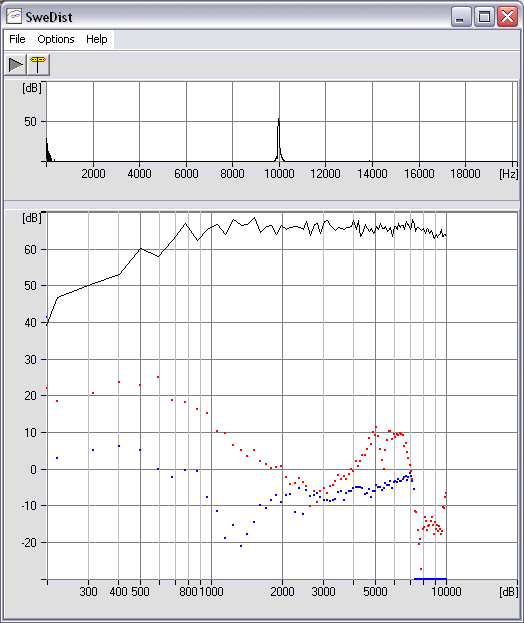

Några preliminära distorsionsmätningar:

40 dB = 1 %
50 dB = 0,3 %
60 dB = 0,1 %
70 dB = 0,03 %

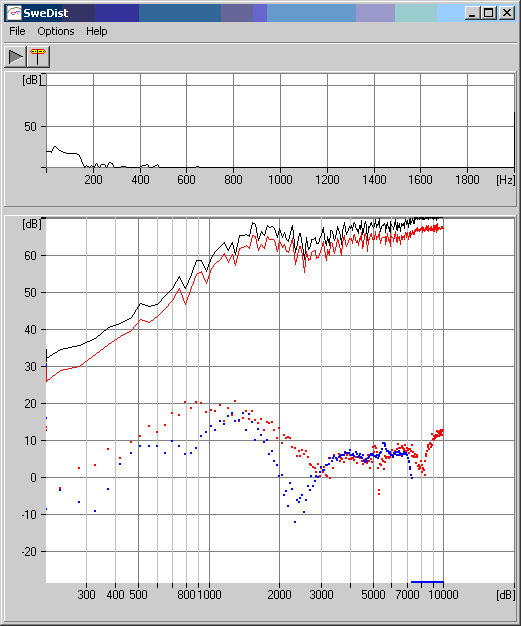

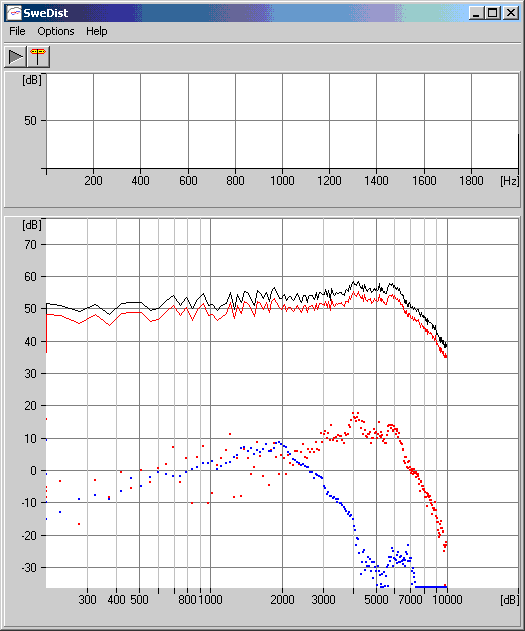

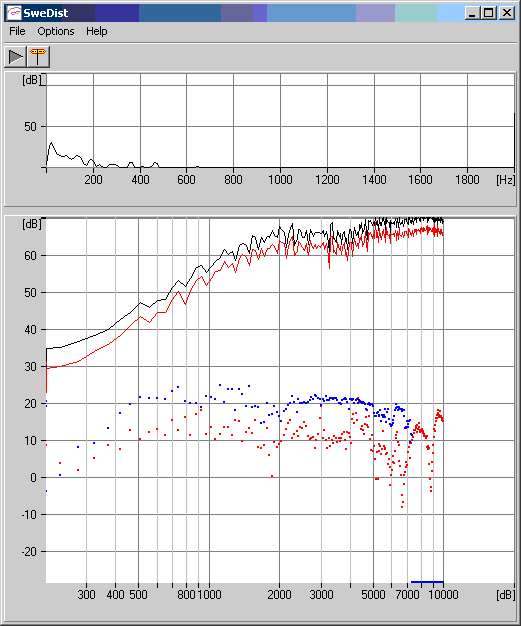

Här har 2:a (Röd kurva) och 3:e (Blå kurva) tons distorsionen mätts upp.

Nivån motsvarar 100 dB vid 2250 Hz, 30 cm on axis.

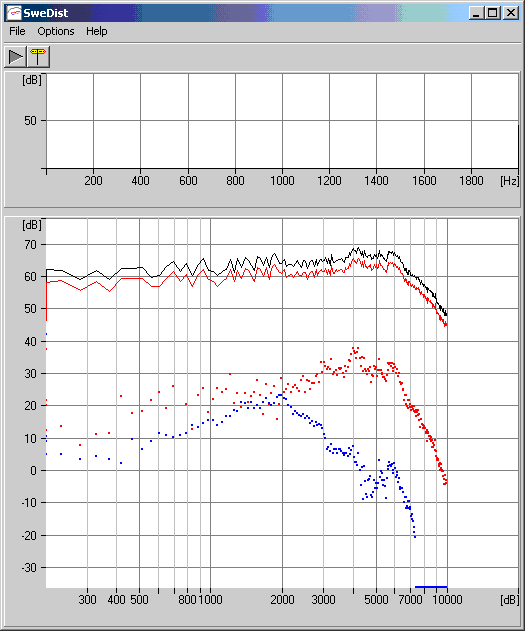

Nedan 10 dB starkare.

Nivån motsvarar 110 dB vid 2250 Hz, 30 cm on axis.

Diskanter:

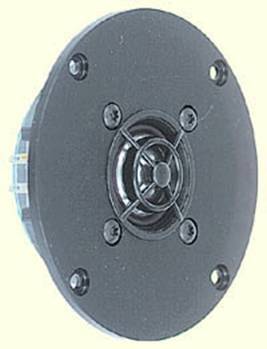

Seas H534

SEAS H534.bastaelement (Kan användas för simulering I BASTA)

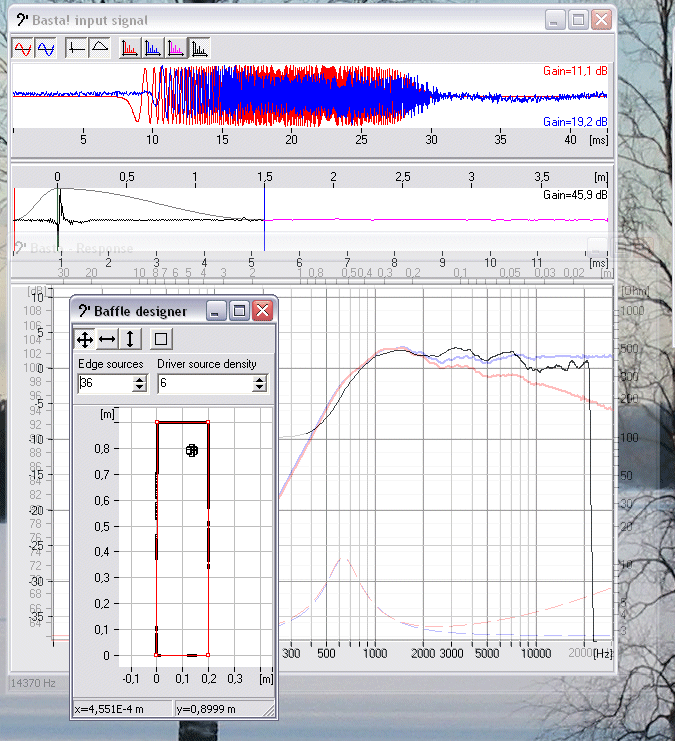

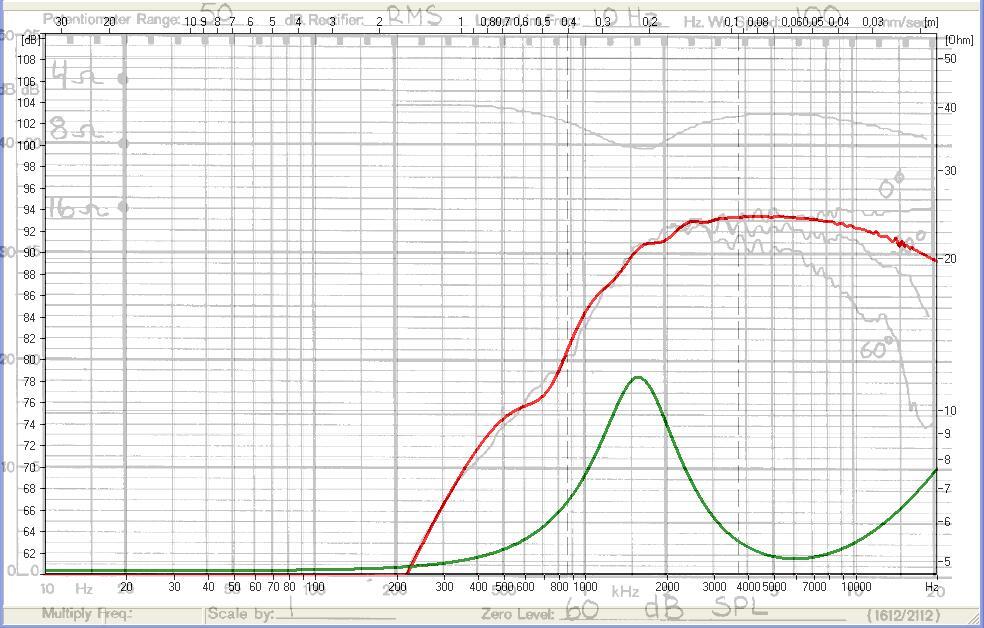

Nedan visas en skärmdump där de svartvita kurvorna utgör SEAS mätningar, medan de färgade utgör BASTA beräkningar.

Här har SEAS monterat diskanten i en 0.6m * 0.8m stor baffel strålandes i frirymd, vilket BASTA modellen tar hänsyn till (med antagandet att diskanten sitter mitt i baffeln).

SEAS uppger att resonansfrekvensen ligger på 1400 Hz, men man ser direkt från den elektriska impedanskurvan att resonansfrekvensen på det använda elementet ligger närmare 1600 Hz.

SEAS uppger den rörliga massan till 0.33 g. Utifrån det har fjädringen beräknats.

Q värdena är lite osäkra då de inte anges av SEAS. Den simulerade impedansen har ett lite för högt värde runt 1600Hz jämfört med den uppmätta, men och andra sidan stämmer tonkurvan väl överens med mätningen. Här behövs nya mätningar för att komma fram till säkrare resultat.

SEAS anger själva att deras ”diffuser” ger ett lyft av tonkurvan över 10 kHz och detta tar BASTA modellen inte hänsyn till.

Den gröna kurvan föreställer den beräknade impedansen för elementet i BASTA.
