Val av högtalarprincip

Föreslagna lösningar:

1. Sluten stativare för aktivt bassystemändamål. (MT)
2. Stor basreflexstativare (MT) som kan kombineras med en låda som är identisk i storlek men som bara innehåller ett CA18-element så att man kan få en 2.5-vägs MMT.
3. Slank 2-vägs golvare (MT).
4. Stor 2.5-vägs golvare som är en sammanbyggd variant av det som finns under punkt 2.
5. Slank 2.5-vägs golvare för de som vill ha lite extra ljudtryckskapacitet i det aktiva systemet med basmoduler.

2.

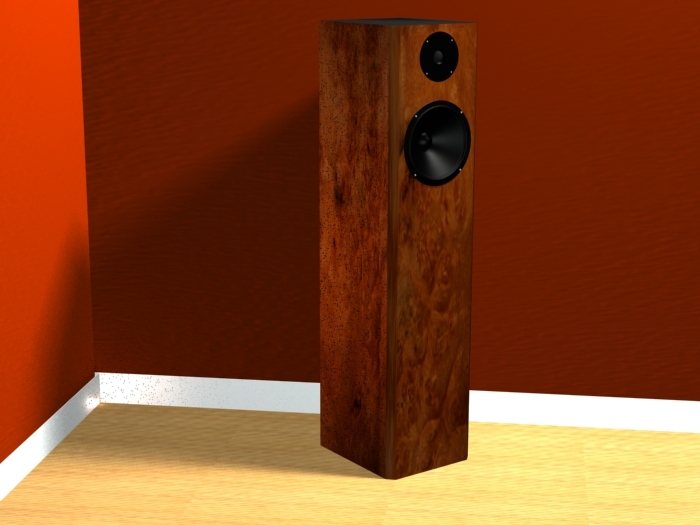

Figur 1 visar en bild av ett tänkt MT system designat av Erik J & co. Bilden är framtagen av Alexi.

Figur 1

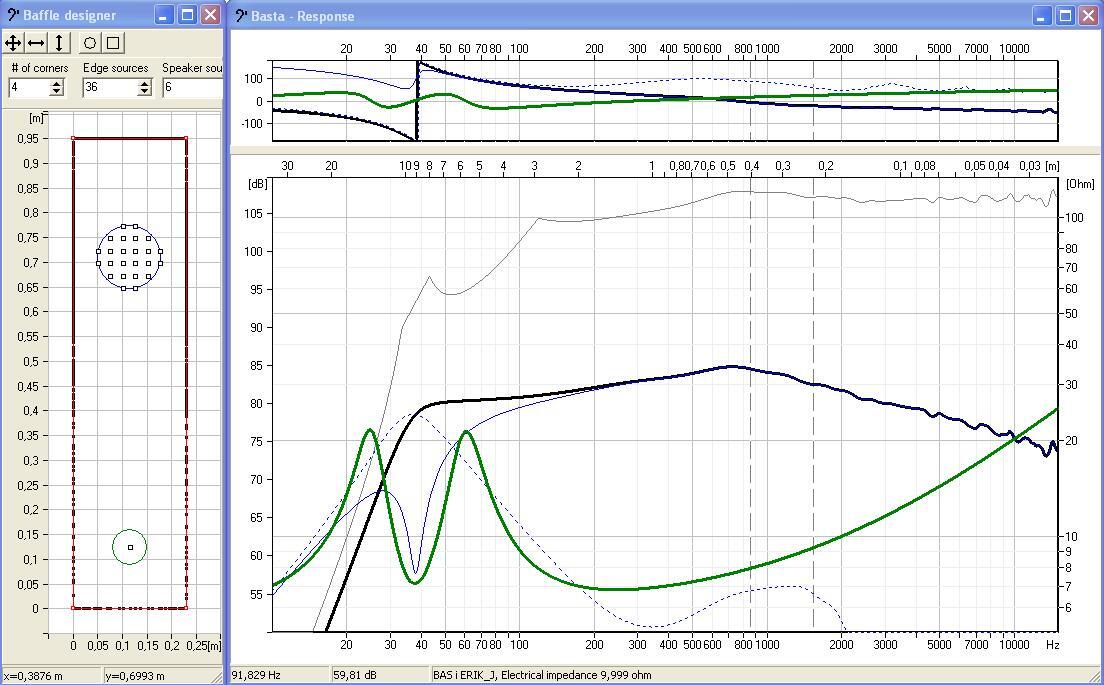

Figur 2 visar en BASTA simulering av BAS/MELLAN registret baserat på en 38 liters basreflexlåda, monterat i baffeln som i Figur 1. Porten är avstämd till 38 Hz (Pipresonanser i porten är inte modellerade)

Simuleringen avser utstrålning i helrymd.

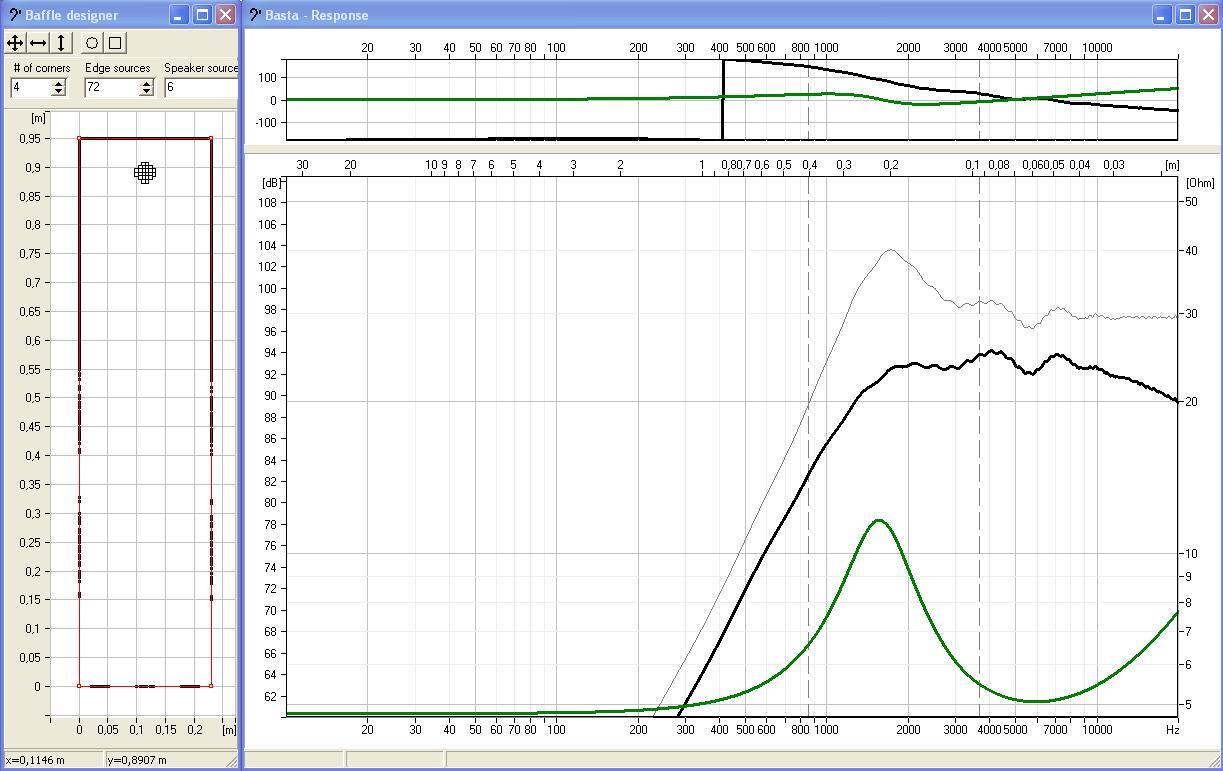

Figur 3 visar en BASTA simulering av DISKANT registret monterat i baffeln som i Figur 1.

Den tjocka svarta kurvan beskriver tonkurvan i dB.

Den tjocka gröna kurvan beskriver den elektriska impedansen.i Ohm.

Den streckade kurvan beskriver portens tonkurva i dB.

Den heldragna blåa kurvan beskriver elementets tonkurva i dB.

Den gråa kurvan beskriver MOL (Maximum Output Level) i dB.

BASTA fil för nerladdning: BAS i ERIK_J.basta

Figur 2

BASTA fil för nerladdning:DISKANT i ERIK_J.basta

Figur 3

Synpunkter på projektet ges via faktiskt.se. E-mail till KTH adresser kommer inte att besvaras!
