AudioFire4 analog out 1-2

RightMark Audio Analyzer test


Testing chain: External loopback (line-out 1-2 - line-in 3-4)
Sampling mode: 24-bit, 96 kHz




Summary

Frequency response (from 40 Hz to 15 kHz), dB: +0.01, -0.04Excellent
Noise level, dB (A): -110.3Excellent
Dynamic range, dB (A): 110.3Excellent
THD, %: 0.0011Excellent
IMD + Noise, %: 0.0020Excellent
Stereo crosstalk, dB: -108.6Excellent
IMD at 10 kHz, %: 0.0039Excellent

General performance: Excellent

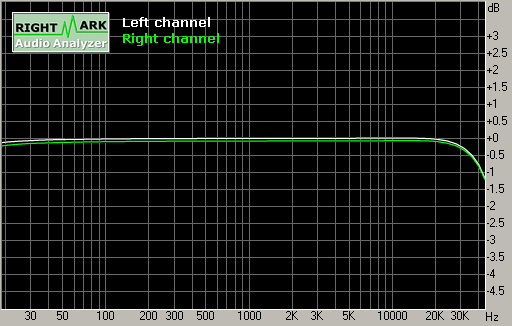

Frequency response

Spectrum graph


Frequency range Response
From 20 Hz to 20 kHz, dB-0.11, +0.01
From 40 Hz to 15 kHz, dB-0.04, +0.01

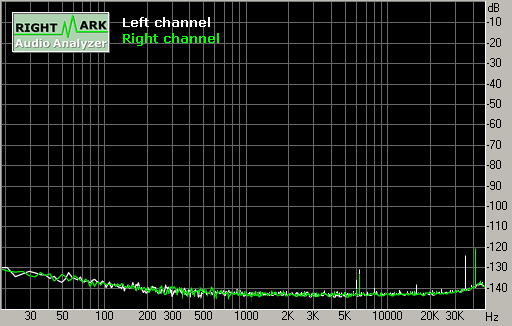

Noise level

Spectrum graph


Parameter Left Right
RMS power, dB:-96.6-97.1
RMS power (A-weighted), dB:-110.3-110.3
Peak level, dB FS:-79.2-79.0
DC offset, %:-0.00-0.00




Dynamic range

Spectrum graph


Parameter Left Right
Dynamic range, dB:+104.5+104.3
Dynamic range (A-weighted), dB:+110.3+110.4
DC offset, %:0.000.00

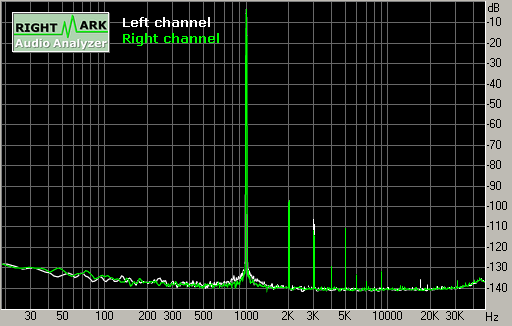

THD + Noise (at -3 dB FS)

Spectrum graph


Parameter Left Right
THD, %:0.00110.0021
THD + Noise, %:0.00170.0025
THD + Noise (A-weighted), %:0.00160.0028

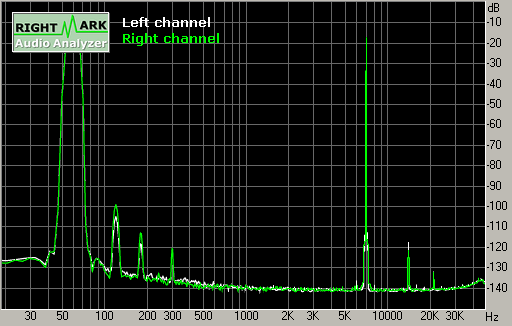

Intermodulation distortion

Spectrum graph


Parameter Left Right
IMD + Noise, %:0.00200.0028
IMD + Noise (A-weighted), %:0.00110.0015

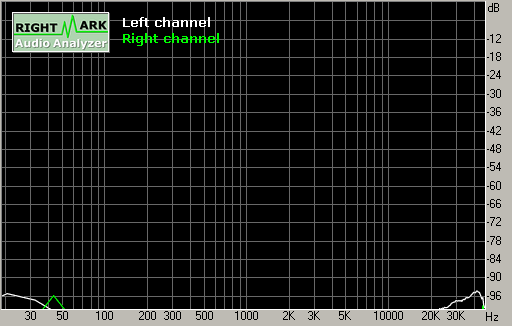

Stereo crosstalk

Spectrum graph


Parameter L <- R L -> R
Crosstalk at 100 Hz, dB:-102-103
Crosstalk at 1 kHz, dB:-107-108
Crosstalk at 10 kHz, dB:-104-106

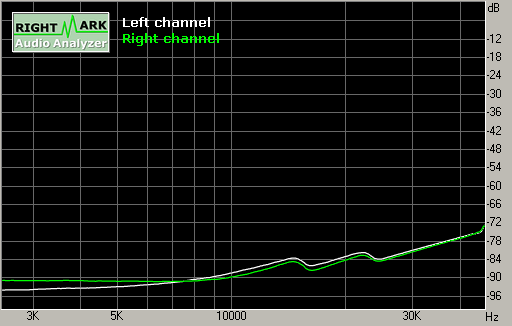

IMD (swept tones)

Spectrum graph


Parameter Left Right
IMD + Noise at 5 kHz, %:0.00230.0028
IMD + Noise at 10 kHz, %:0.00380.0033
IMD + Noise at 15 kHz, %:0.00640.0056

This report was generated by RightMark Audio Analyzer 5.5
